英文名稱： I/P and E/P converters
產品備注：TYPE1500 ，969-715-001電氣轉換器，969-716-211電氣轉換器，969-710-211電氣轉換器，969-715-211電氣轉換器

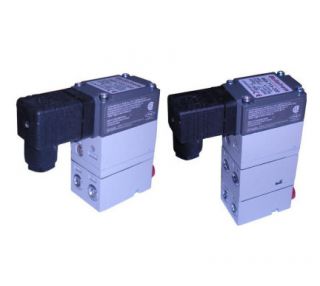

T1500電氣轉換器

電氣轉換器，把電子信號成比例地轉換成壓力輸出。對驅動閥門，閥定位器和最終控制元件提供精密的電氣控制。適用于高流量的控制裝置。
  T1500小型，便于安裝、調整等特性，使得該器件可工作在有限空間或集成安裝，以實現多種控制功能。
  DIN式安裝架和支管集裝安裝架可提供三個、五個或十個一組的安裝形式。
  在T-1500內部裝有一個動放大器，使它可以提供很高的流量。
                    特性
應用條件：露點＝35℉(2℃)（室內）油的含量：＝<1ppm顆粒＝3um
精度：輸出量程的±0.10%,標準的輸出量程的±0.25%,最大的
滯后量：輸出量程的±0.01%,標準的輸出量程的±0.10%,最大的
重復性：輸出量程的±0.01%,標準的輸出量程的±0.10%,最大的
環境溫度的影響：額定輸出的±0.004%每℉,標準的額定輸出的±0.022%每℉,最大的
溫度的影響：≤0.02%/℉，零位和量程影響的總和
工作溫度范圍
  丁腈橡膠膜片：－20℉～160℉（－20℃～70℃）
  氟化橡膠膜片： 0℉～160℉（－18℃～70℃）
儲藏溫度
  丁腈橡膠膜片：－40℉～200℉（－40℃～93℃）
  氟化橡膠膜片：0℉～160℉（－18℃～70℃）
振動的影響：量程的<0.5%每1G，5～2000Hz最大為3G，3個軸向
供給電壓，E/P轉換器內部安全型/防燃：9VDC到28VDC,<20mA
一般用途：9VDC到28VDC,<20mA
信號阻抗，E/P轉換器：6000Ω(最小)
射頻干擾/電磁干擾的影響（NEMA4X）：<輸出量程變化的0.25%
氣體消耗量：0.075SCFM(2.124LPM)
供給壓力：100psi(最大)
接口：寸 1/4"（氣源接口和輸出壓力接口）1/2"（電氣）

    安裝方式：
   T1500可以任意角度安裝，但在安裝后必須重新標定調整。為獲得穩定的最大輸出壓力，T-1500必須垂直安裝在無振動或振動不是垂直方向的地方，T-1500有在線式，儀表板式，DIN架或支管集裝架等幾種安裝形式。

氣路的連接：
1.輸入空氣必須為儀表用高質量空氣，輸入壓力比最大輸出壓力至少大5 psig，但最大不超過120 psig/8.3BAR
2.儀表用高質量空氣是指：
a. 露點<35℉(小于2℃)
b. 塵埃微粒不大于3μ。
c. 油質含量不超過1PPm。
3.所有不用的接口必須堵死。

輸入端：
  可連在任何兩個標有“IN”的接口之一，避免密封材料遺漏在管道或轉換器的氣路上。

輸出端：
 可連在任何兩個標有“OUT”的接口之一，另一個接口可安裝壓力表。

訂貨選型
