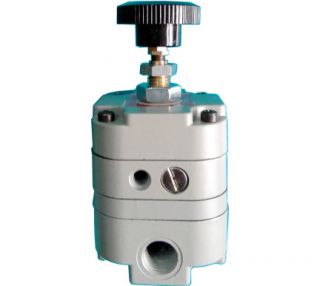

TYPE10高精密調壓閥
T10系列高精密調壓閥，適用于調壓精度高、重復精度高的場合，廣泛用于工業加工過程、檢驗過程、儀器控制與分析、醫療器械等需要對氣壓進行精密調節的管路或容器系統、復雜分支線路多、環境惡劣、氣源壓力及流量、溫度經常變化變化但又要求壓力保持穩定的場合。
特性
1.調壓精度高---輸出壓力的精度可達0.1%
2. 重復精度高、啟動穩定—對輸入壓力及流量變化的反應很小,解決了一般減壓閥經過一段閑置時間后需要重新調整的問題,即使重復開關氣源,輸出壓力也會回到原來所設定的輸出壓力值.重復性能好.
3.壓力穩定—由于才用了大功率氣動放大器,在流量變化的情況下,本調壓閥會穩定地保持在設定值,特別是從關閉氣源到20.15M3/h的流量表現尤佳。調壓閥內置高性能的伺服機構，即使氣源壓力波動，輸出壓力也能保持恒定。
4.反應靈敏度高—調壓閥溢流量大的特性確保調壓閥在壓力變化時反應迅速，避免了輸出壓力被降低的情況，從而保持穩定的輸出壓力。靈敏度為0.03KPa。
5.自鎖能力—T10標準型高精密調壓閥上裝有自鎖螺母以防止意外操作。
6.溫度穩定性—由于調壓閥內部裝有特殊的不銹鋼氣囊，使外界環境溫度的變化影響輸出壓力的變化降到最低。
7. 安裝--可以任意角度安裝，可以管裝，也可以安裝到面板上。


 技術參數

基本型號	TYPE10標準型	TYPE10PL活塞操作型
最大供氣壓力	150psig/10.3bar/10.5kgf/cm2
輸出壓力范圍	2-25psig 2-60psig 2-120psig 0.14-1.7bar 0.14-4.1bar 0.14-8.3bar 0.14-1.7 kgf/cm2 0.14-4.2kgf/cm2 0.14-8.4kgf/cm2
接口尺寸	1/4〞
供氣壓力變化對輸出壓力的影響	供壓氣源變化25psig/1.7bar/1.7kgf/cm2 /170kPa對輸出壓力變化影響0.005psig/0.0003bar/0.0003kgf/cm2/0.03KPa
靈敏度	3.2mm水柱/0.0003 kgf/cm/0.03KPa
耗氣量	4.8SCFM 8.1M3/h
流量能力	14SCFM/ 369LPM/ 23M3/h
排氣量高出設定值5psig（0.35 kgf/cm2	2SCFM / 56PLM /3.4 M3/h
使用溫度范圍	-20-160℉/-29-71℃
流量變化對輸出壓力影響	流量變化10SCFM/ 283LPM / 17M3/h對輸出壓力變化為0.25psig/0.01bar/0.0175 kgf/cm2 /1.7KPa

定貨型號選擇表


型號   T10	編號	接口規格 NPT	調壓輸出范圍
			bar	psig	Kgf//cm2	KPa
	960-003-000	1/4〞	0.14--1.7	2--25	0.14--1.75	14--175
	960-009-000	1/4〞	0.14--4.1	2--60	0.14--4.2	14--420
	960-015-000	1/4〞	0.14—8.3	2--120	0.14--8.4	14—840
