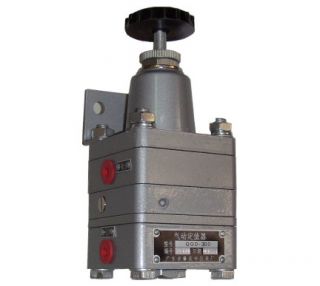

定值器實質為穩壓調壓器，在氣動自動裝置及實驗室的氣動設備中作為精確給定壓力和張力調節之用。

 作用原理

定值器是按力平衡原理進行工作的，  當轉動旋鈕時，輸出端產生不同的壓力，此壓力作用膜片上的力與彈簧產生的相平衡。

技術參數

1.規格

型號	氣源壓力	輸出壓力	重量
QGD-101-A	140Kpa（0.14Mpa）	0~60KPa	0.45Kg
QGD-101	140Kpa（0.14Mpa）	0~100KPa	0.45Kg
QGD-100	140Kpa（0.14Mpa）	0~100KPa	1.5Kg
QGD-200	350Kpa（0.35Mpa）	0~250KPa	1.5Kg
QGD-300	550KPa（0.55MPa）	0~350KPa	1.5Kg
QGD-400	700KPa（0.70MPa	0-400KPa	1.5Kg
QGD-500	1000KPa （1.0MPa）	10~500KPa	0.5Kg
QGD-800	1000KPa （1.0MPa）	10~800KPa	0.5Kg

2.零點：0.5%（輸出全量程）。
3.氣源壓力變化l0%定值器的輸出壓力的變化不大于工作壓力最大值的0.5% 。
4.氣源壓力為額定值，輸出壓力中間值，當輸出流量在0-600升／小時范圍內變化時，其輸出壓力的變化不大于933pa。
5. 定值器正常工作溫度為+20±5℃，但允許在周圍環境溫度為+5～50℃，濕度為85%以下的場合使用。
6.定值器不可安裝在有引起鎳鉻鍍層，有色金屬及其合金腐蝕的介質中工作。
7．定值器所使用的氣源要經過除去水份、塵土、油份等雜質的潔凈氣源。建議加裝本廠生產的QFH型空氣過濾減器
8．定值器為耗氣平衡式穩壓調節，耗氣孔會有多余的氣體排出，其耗氣量為小于或等于90L/小時。
外型及安裝尺寸

型   號	H	A	B	氣源和輸出接口
QGD-101	115MM	50MM	50MM	M10x1內螺紋
QGD-100	180MM	70MM	70MM	M10x1內螺紋
QGD-200	180MM	70MM	70MM	M10x1內螺紋
QGD-300	180MM	70MM	70MM	M10x1內螺紋
QGD-400	180MM	70MM	70MM	M10x1內螺紋
QGD-500	110MM	53MM	53MM	1/4NPT內螺紋
QGD-800	110MM	53MM	53MM	1/4NPT內螺紋
